Приставки для пластин кремния

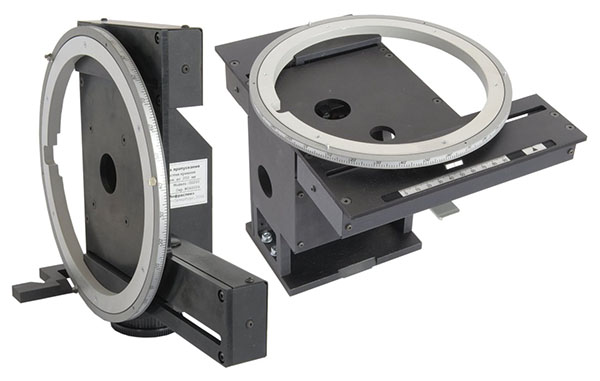

Приставки предназначены для контроля параметров полупроводниковых пластин диаметром до 200 мм в режиме пропускания или отражения. Параметры пластин контролируются высокочувствительным бесконтактным методом в заданных оператором точках. Для измерений в режиме пропускания используется приставка ПП200, в режиме отражения – приставка зеркального отражения с углом падения луча 10º — ПО200.

Основные контролируемые параметры:

  • концентрация междуузельного кислорода (толщина пластин 0,4–2,0 мм) в пределах (5×1015–2×1018)±5×1015 см-3 (SEMI MF1188);
  • концентрация углерода замещения (толщина пластин 0,4–2,0 мм) в пределах: (1016–5×1017)±1016 см-3 (SEMI MF1391);
  • радиальная неоднородность распределения кислорода в кремниевых пластинах (SEMI MF951);
  • толщина эпитаксиальных слоев кремниевых структур типа n-n+ и p-p+ в пределах (0,5–10,0)±0,1 мкм, (10–200)±1% мкм (SEMI MF95);
  • толщина эпитаксиальных слоев кремния в структурах КНС в пределах (0,1–10,0)±1% мкм;
  • концентрация фосфора в слоях ФСС и бора/фосфора в слоях БФСС в пределах (1–10)±0,2 % вес.

В качестве держателей пластин в приставке используются съемные крепления-кольца, в которых пластины фиксируются с помощью дюралевых зажимов, не повреждающих пластину.

Измерения проводятся в ручном режиме. Часть приставки, на которой закреплена пластина, может двигаться относительно неподвижного основания, позволяя выбирать на образце точки для исследования. Пластину можно вращать вокруг оси и перемещать плоско-параллельно. Для контроля этого перемещения обе приставки снабжены шкалами, отградуированными соответственно в градусах и в мм.

Для получения и обработки данных используется специализированная программа SemiSpec.
